DRE 01: Plano Inclinado

imgprincipal

DRE 01: Rincón de Ensayos (IEC 60335-1 / Cláusula 11 - Calentamiento)

El dispositivo DRE 01 (Rincón de Ensayos) se encuentra diseñado de acuerdo a la clausula 11 - Calentamiento de la norma IEC 60335-1. Es un dispositivo de ensayo para verificar el incremento de la temperatura en diversas partes de un aparato eléctrico.

DRE 01: Rincón de Ensayos

Este dispositivo se utiliza para la medición de la temperatura irradiada por distintos equipamientos durante los ensayos de calentamiento y funcionamiento anormal. Se encuentra diseñado y fabricado con el objeto de determinar el cumplimiento de distintas normas en cuanto al registro de temperaturas durante el funcionamiento del aparato bajo ensayo.

Los componentes utilizados en el diseño garantizan una excelente calidad de trabajo.

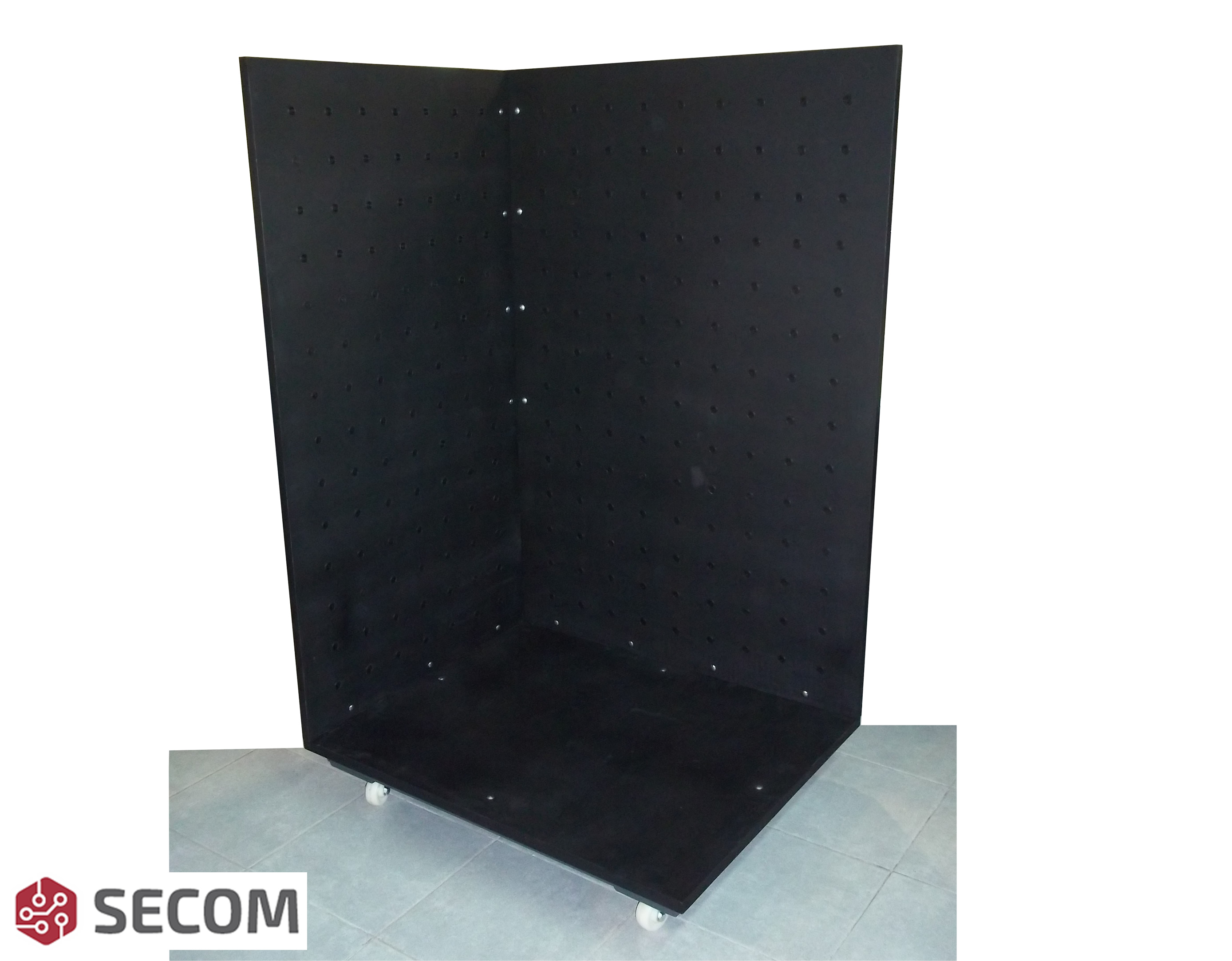

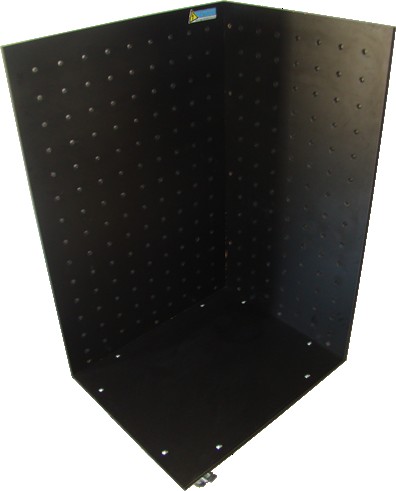

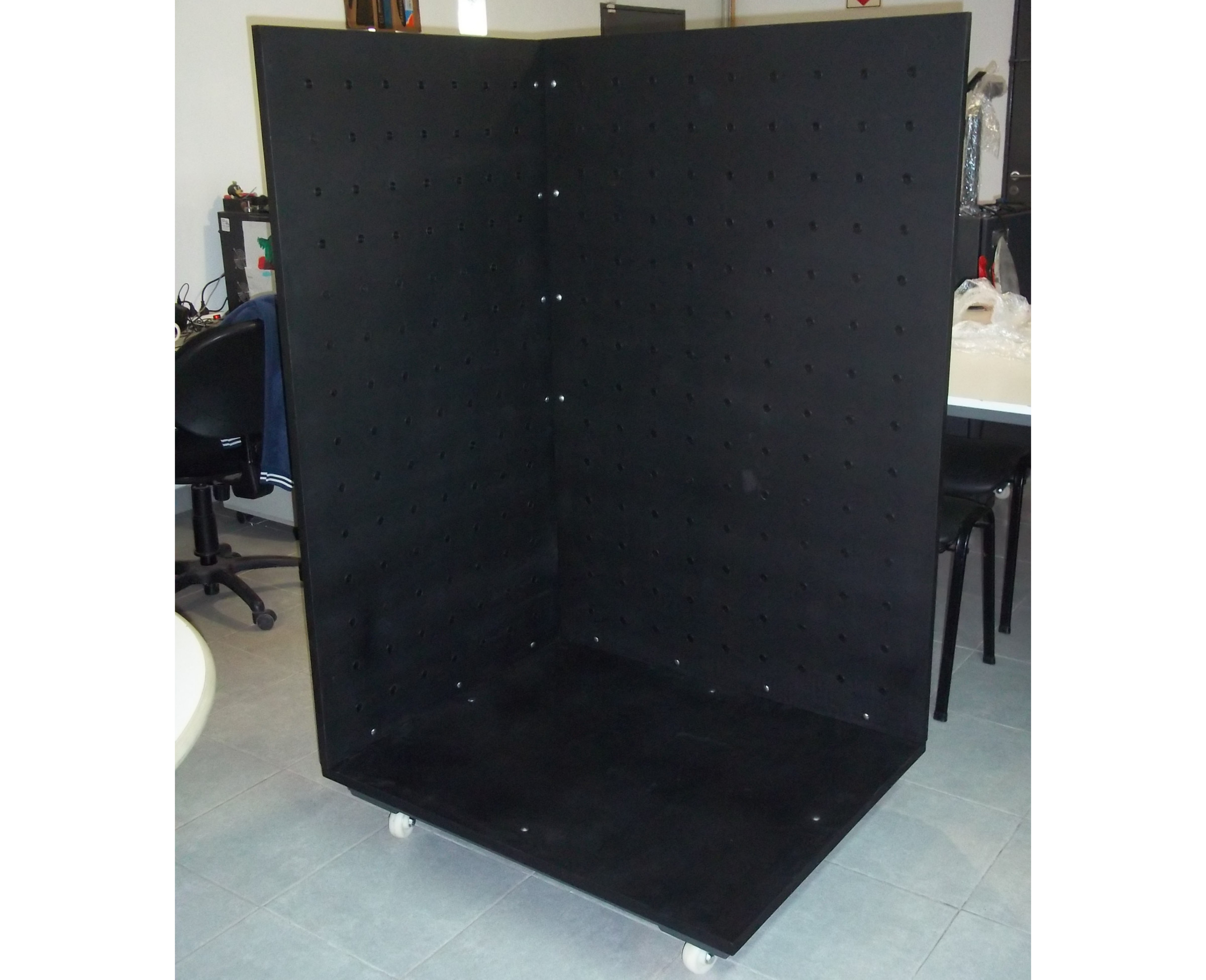

El equipo está conformado por un triedro de Fenólico de 21mm de espesor, pintado en Negro Mate, con una matriz de cavidades cada 100mm que permiten adaptar fácilmente las termocuplas de medición, especialmente diseñada para tal caso.

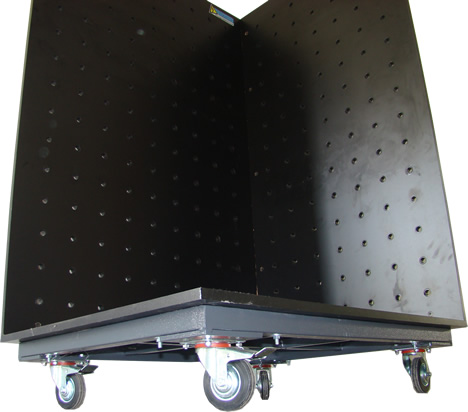

Las dimensiones del dispositivo son: base 800mm x 1000mm y con una altura de 1500mm, montados sobre una estructura con ruedas, para permitir su traslado.

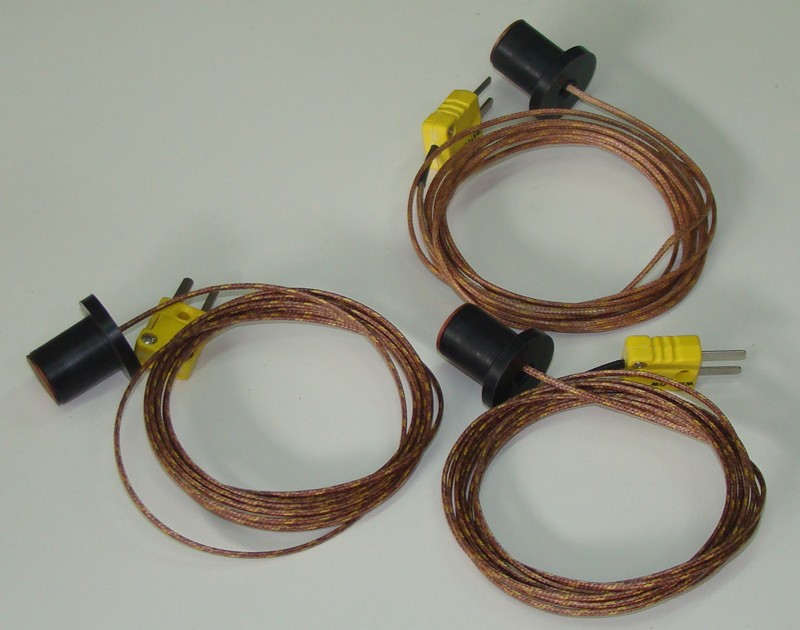

Las termocuplas de medición son de curva K, montadas sobre una vaina cerámica y en su extremo de medición poseen un disco de cobre de 15mm de diámetro y 1 mm de espesor. Constan de un cable compensado de longitud variable (de acuerdo a la necesidad) con un conector compensado macho, tipo mini para acceder directamente al instrumento de medición.

La cantidad de termocuplas es de acuerdo a la necesidad del cliente.

FICHA TÉCNICA

Alimentación
NO REQUIERE
Puntos de medición
Cada 100mm ± 2mm.
Diámetro de medición: Ø15 ± 0,1mm
Material de medición: Cobre.
Espesor: 1mm
Termocuplas
Longitud del cable: 2m, 3m (según pedido).
Terminal de termocupla: tipo mini de palas paralelas polarizadas y compensadas.
Material
Fenólico de 21mm de espesor.
Acero.
Terminación superficial
Pintura negro MATE.
Dimensiones
Base: 800mm x 1000mm.
Altura: 1500mm.
Peso: 80Kg.
Garantía
12 meses.
Gran robustez en el diseño.
Según normas
IEC 60335-1 / Clausula 20
