EPC 01: Probador automático de Cables Armados

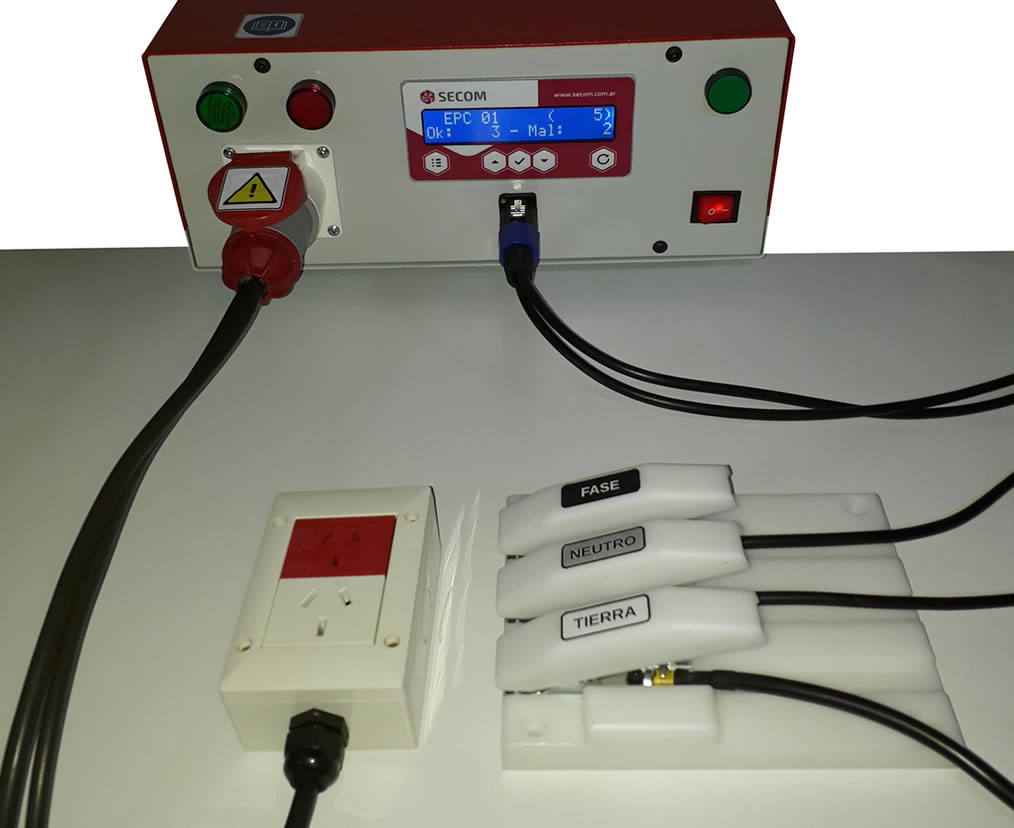

imgprincipal

Probador de Cables Armados.

El equipo EPC 01 fue diseñado para realizar los ensayos descriptos en el Anexo "A" de la IEC 60884-1.

Equipo diseñado para verificar el 100% de la producción.

Características Principales

  • done Resistencia de Puesta a Tierra: 20A / <12V
  • done Rigidez Dieléctrica entre la fase (L) y el neutro (N): 2000 V ± 10 %
  • done Rigidez Dieléctrica entre la fase-neutro y tierra: 2000 V ± 10 %
  • done Verificación de polaridad y continuidad de fase (L): 24 Vca
  • done Verificación de polaridad y continuidad de neutro (N): 24 Vca

Este equipo se desarrolló para realizar los ensayos del Anexo A de la norma IRAM-NM 60884-1. Está pensado para ensayar el 100% de la producción de cables armados (cable + ficha). El equipo verifica: Polaridad + Continuidad + Cortocircuito.

La medición de la resistencia del conductor de tierra se realiza aplicando una corriente de 20A (< 12V).
Se puede especificar la cota máxima de este ensayo.
Se puede omitir este ensayo.

El ensayo de Rigidez dieléctrica se realiza aplicando, del lado de la ficha, por un período de 1 s una tensión de 2000 V (± 10 %) para accesorios de tensión nominal superior a 130 V.

La verificación de continuidad y de polaridad se realiza aplicando una tensión de 24 Vca.

FICHA TÉCNICA

Alimentación
220Vca, 50 Hz, 6 A, monofásica
Gabinete
Gabinete para mesa.
Tensiones de ensayos
done Puesta a Tierra: < 12V (20A).
done Rigidez Dieléctrica: 2000 V (± 10 %).
done Continuidad y Polaridad: 24Vca.
Indicadores
done Display LCD de 2 líneas.
done Luminosos de OK o FALLA.
done Sonoro.
Control
Control de funcionamiento microprocesado.
Salidas
done Toma de ensayo
done 3 Pinzas.
Dimensiones
Medidas: 400 x 350 x 225 (h) mm.
Peso aproximado: 25 Kg.
Garantía
12 meses.
Gran robustez en el diseño.
Norma
IRAM NM 60884-1 Anexo A.

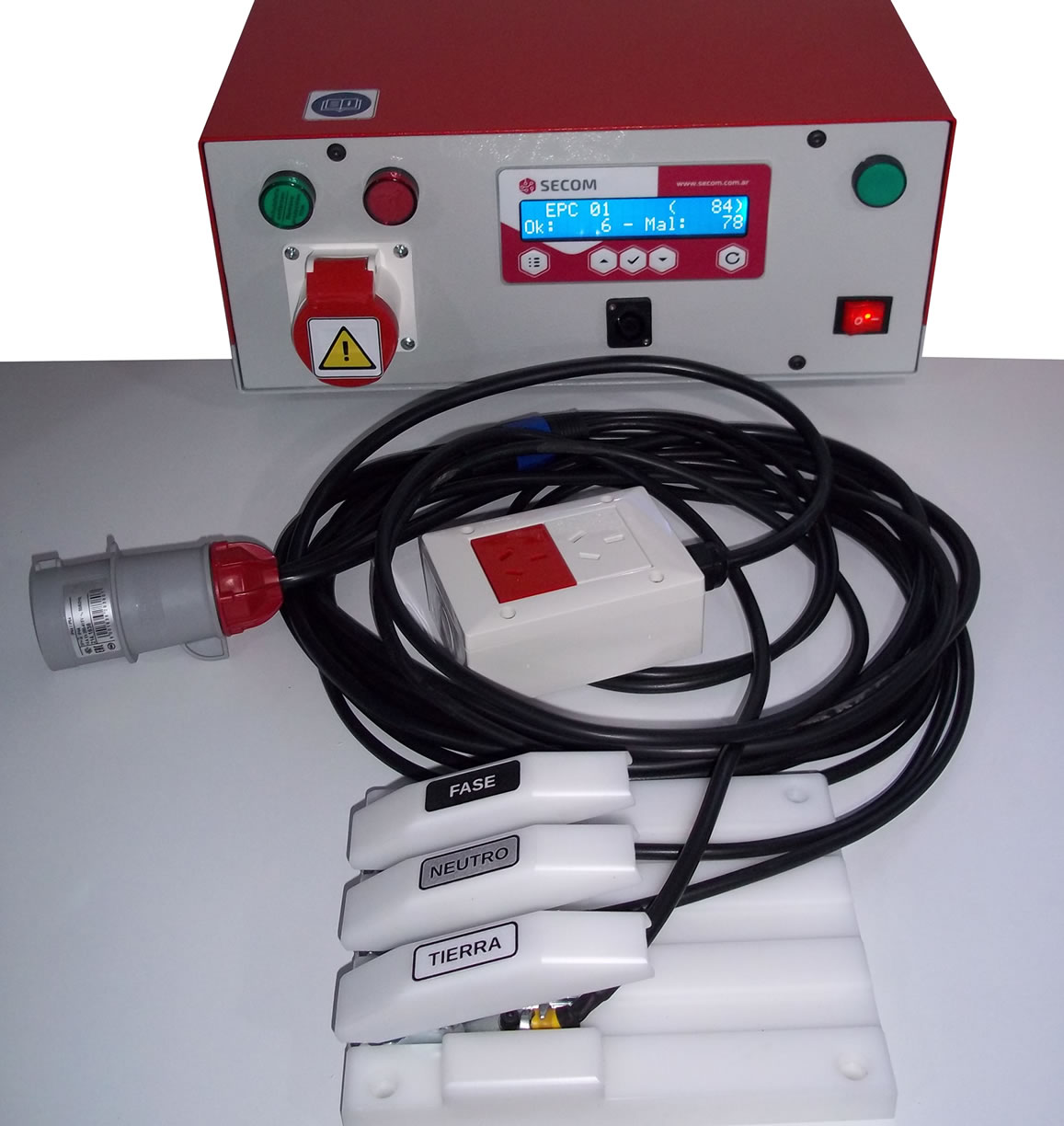

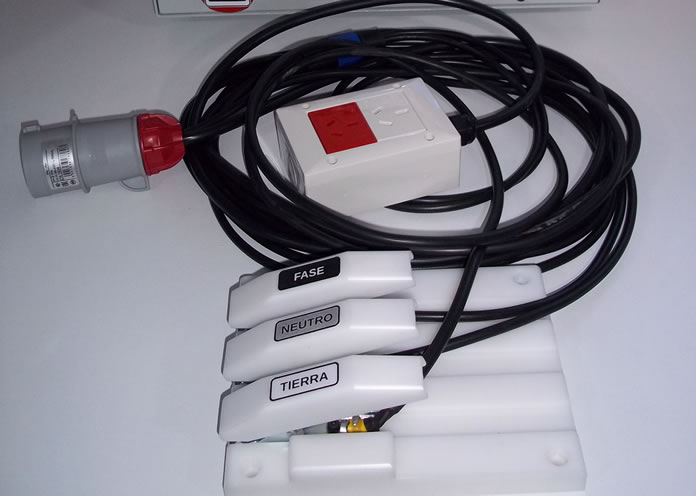

FOTOS
