EPT 01: Puesta a Tierra

imgprincipal

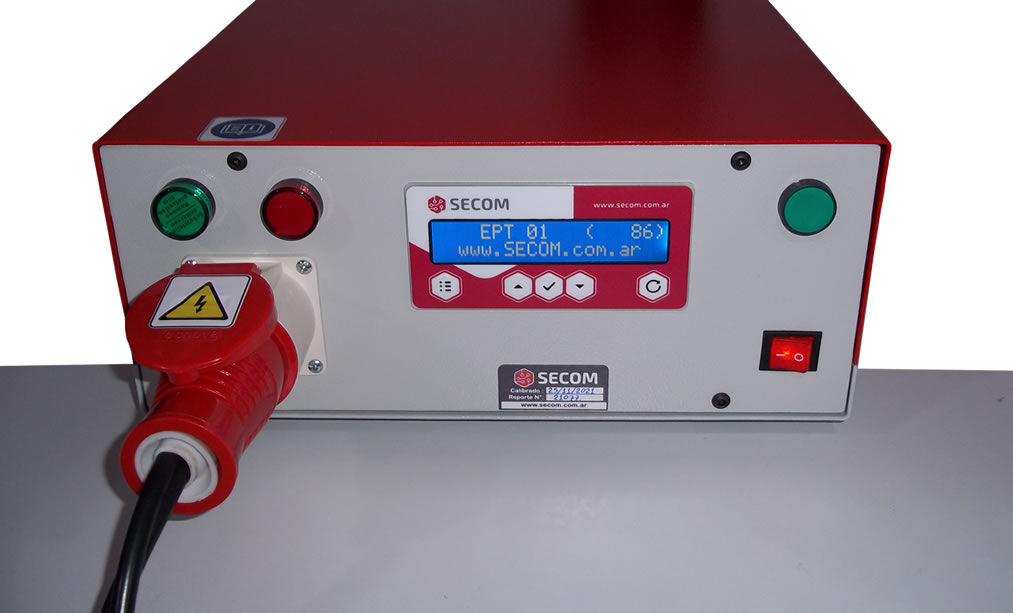

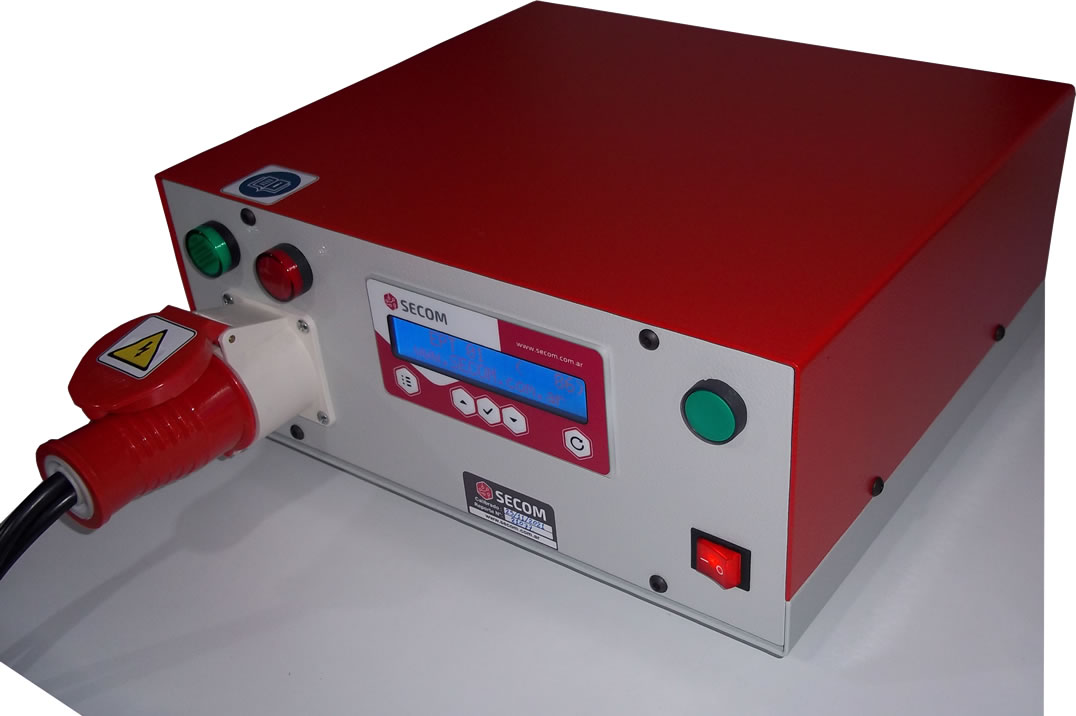

EPT 01: Medición de la Resistencia de Puesta a Tierra

El equipo EPT 01 se utiliza para la medición de la resistencia de puesta a tierra en laboratorio de ensayos eléctricos.

El equipo EPT 01 entrega una corriente de 25A con una tensión inferior a 12V.

Características Principales

  • done Tensión de ensayo: < 12Vca.
  • done Corriente de ensayo: 25Aca.
  • done Para ensayar equipos Clase I.

La IEC 60335-1 en su Anexo A, establece los siguientes ensayos al 100% de la producción:

  • add Ensayo de continuidad de Tierra (p.a.t) con una corriente no menor a 10 A y una tensión de vacío que no exceda los 12 Vcc o Vca, para todos aquellos equipamientos Clase I (Clase II y III quedan excluidos).

Para el caso de las luminarias, la IEC 60598-1, establece en su Anexo Q, las siguientes actividades:

  • add Ensayo de continuidad de Tierra (p.a.t) con una corriente no menor a 10 A y una tensión de vacío entre 6 y 12 Vcc o Vca, para todos aquellos equipamientos Clase I (Clase II y III quedan excluidos).

Estos ensayos realizados en una línea de producción, requieren por parte del fabricante del instrumental necesario que garantice su realización y registro. Esto hace que este proceso pueda llegar a ser un cuello de botella en la línea.

Los componentes utilizados en el diseño garantizan una excelente calidad de trabajo.

FICHA TÉCNICA

Alimentación
220Vca, 50 Hz, 6 A, monofásica
Gabinete
Gabinete para mesa.
Características
Tensión de ensayo: < 12 Vca.
Corriente de ensayo: 25 Aca.
Para ensayar equipos Clase I..
Indicadores
Display LCD de 2 líneas.
Luminosos de OK o FALLA.
Sonoro.
Control
Control de funcionamiento microprocesado.
Calibración
Carga Patrón para Verificación Diaria CCP 01 (opcional).
Dimensiones
Medidas: 400 x 350 x 175 (h) mm.
Peso aproximado: 22 Kg.
Accesorios

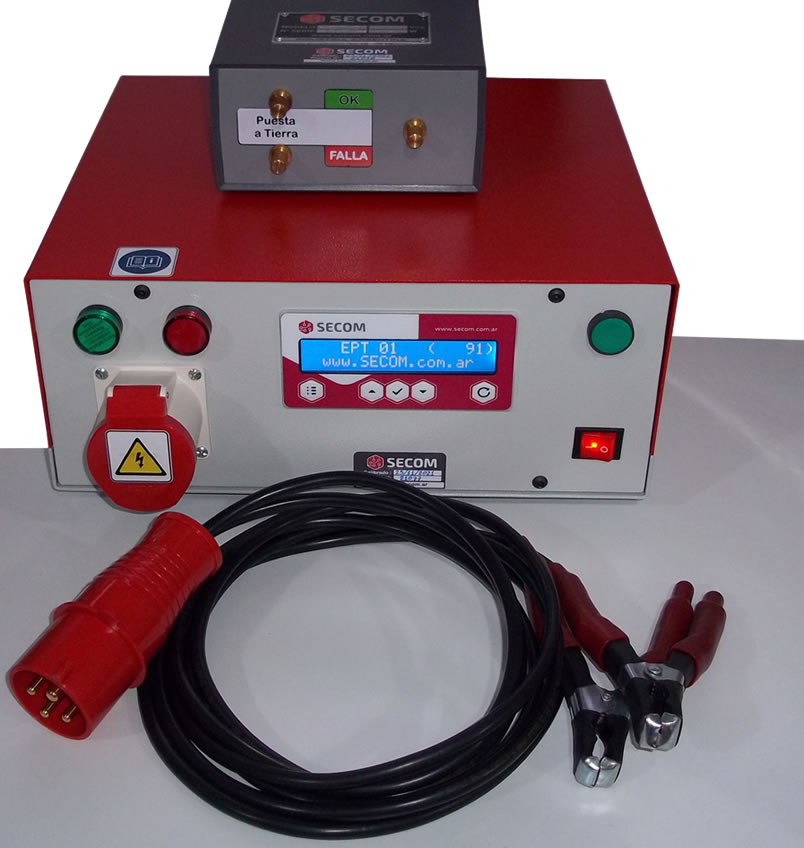

Accesorio para ensayos (toma múltiple + pinza de ensayos).
Set de Verificación diaria (opcional).
Garantía
12 meses.
Gran robustez en el diseño.
De acuerdo a
IEC 60335-1 Anexo A.
