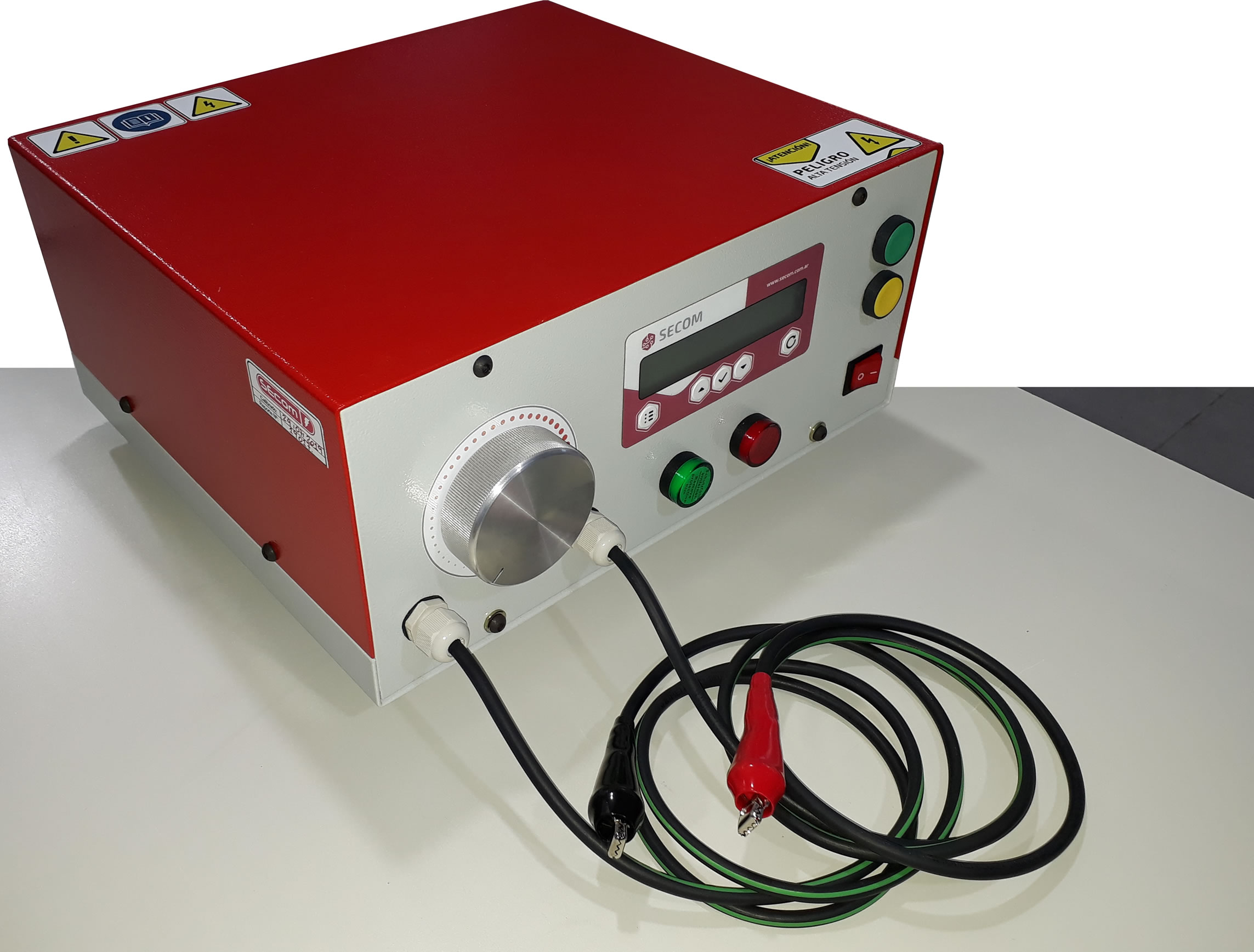

ERD 05K: Rigidez Dieléctrica 5000V

imgprincipal

Rigidez Dieléctrica.

Equipo para ensayo de Seguridad Eléctrica en Laboratorio de ensayos eléctricos.

Características Principales

  • done Tensión de ensayo: 0 - 5000Vca.
  • done Corriente de corte: 5mAca.
  • done Para ensayar equipos Clase I.

La IEC 60335-1 en su Anexo A, establece los siguientes ensayos al 100% de la producción:

  • add Ensayo de Rigidez Dieléctrica, someter a los equipos en función de sus aislaciones a una tensión de prueba de entre 1000 Vca y 2500 Vca, con una corriente límite de 5 mA y hasta en algunos casos 30 mA. Este ensayo tiena la particularidad, de que para garantizar el correcto testeo en muchos casos es necesario realizarlo con el equipo alimentados y no de modo pasivo, fundamentalmente en equipamientos que poseen relés, contactores o circuitos electrónicos.

Para el caso de las luminarias, la IEC 60598-1, establece en su Anexo Q, las siguientes actividades:

  • add Ensayo de Rigidez Dieléctrica, someter a los equipos en función de sus aislaciones a una tensión de prueba de 1500 Vca, con una corriente límite de 5 mA. O bien:
  • add Ensayo de Resistencia de Aislamiento con una tensión de 500 Vcc, en el cual la misma no debe ser menor a 2 Megohms.
  • add Ensayo de Polaridad, cuando la misma sea necesario para el correcto funcionamiento de la Luminaria.

Estos ensayos realizados en una línea de producción, requieren por parte del fabricante del instrumental necesario que garantice su realización y registro. Esto hace que este proceso pueda llegar a ser un cuello de botella en la línea.

FICHA TÉCNICA

Alimentación
220Vca, 50 Hz, 6 A, monofásica
Tensión de ensayo
done Variable entre 0 y 5000 Vca.
done Corriente de corte: 5mAca.
done Para ensayar equipos Clase I.
Indicadores
done Display LCD de 2 líneas.
done Luminosos de OK o FALLA.
done Sonoro.
Control
Control de funcionamiento microprocesado.
Accesorios incluídos
done Toma de ensayo.
done Punta de Alta Tensión.
done Set de Verificación diaria (opcional).
Dimensiones
Medidas: 400 x 350 x 225 (h) mm.
Peso aproximado: 25 Kg.
Garantía
12 meses.
Gran robustez en el diseño.
De acuerdo a norma
IEC 60112.
