DCF 01: Compresión de Fichas

Dispositivo para ensayos de Compresión de Fichas - 20N de acuerdo a la norma IRAM 2073.

Fabricado de acuerdo a la Figura 28 de la norma IRAM-NM 60884-1

DCF 01: Torquímetro de Fichas

Dispositivo para ensayos de Compresión de Fichas de acuerdo a la norma IRAM 2073 / IRAM NM 60884-1 (Figura 28).

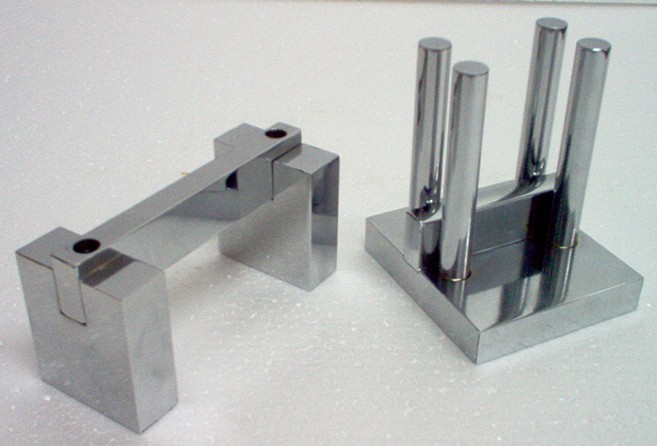

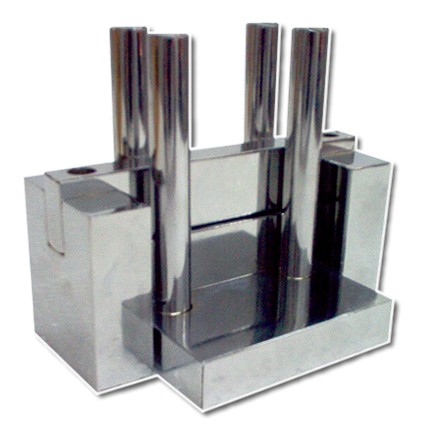

El dispositivo está compuesto por dos mordazas de acero, con una cara cilíndrica de un radio de 25mm, un ancho de 15mm y una longitud mínima de 50mm.

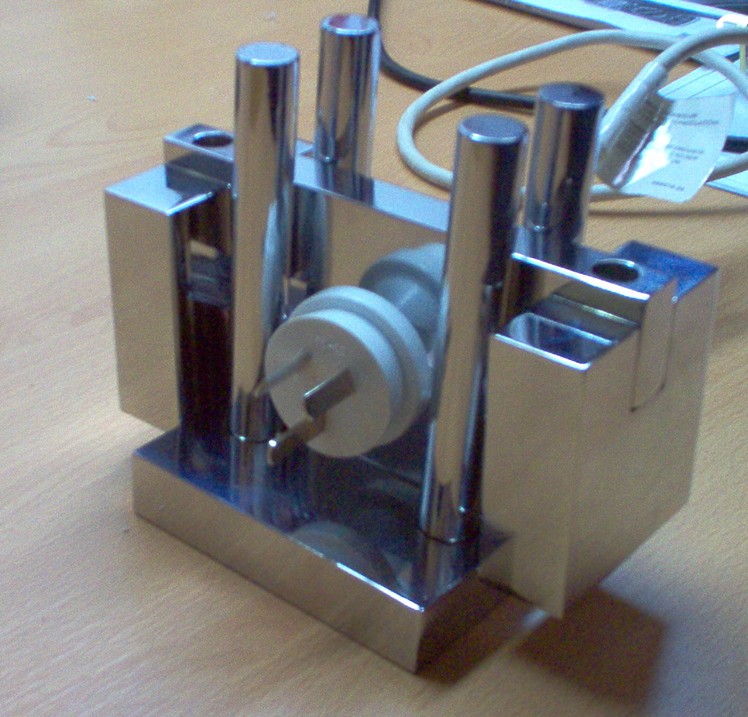

La muestra se sujeta entre las mordazas de tal manera que éstas presionen contra la zona donde ella está agarrada durante el iso normal, coincidiendo el eje de las mordazas lo más posible con el centro de esta zona. la fuerza aplicada por las mordazas es de 20N.

El se ensayo se efectúa en un horno a una temperatura de 80ºC (+/- 2ºC).

Después de 1 hora se retiran las mordazas y las muestras no deben presentar ningún daño.

FICHA TÉCNICA

Alimentación
NO REQUIERE
Materiales
Acero / Aluminio / Latón / MDF.
Dimensiones
done Radio: 25 mm.
done Espesor: 15 mm.
done Ancho: > 50 mm.
done Fuerza: 20 N.
Dimensiones
Medidas: 100 x 120 x 120 (h) mm.
Peso aproximado: 3 Kg.
Garantía
12 meses.
Gran robustez en el diseño.
Según normas
done IRAM 2073.
done IRAM NM 60884-1.
