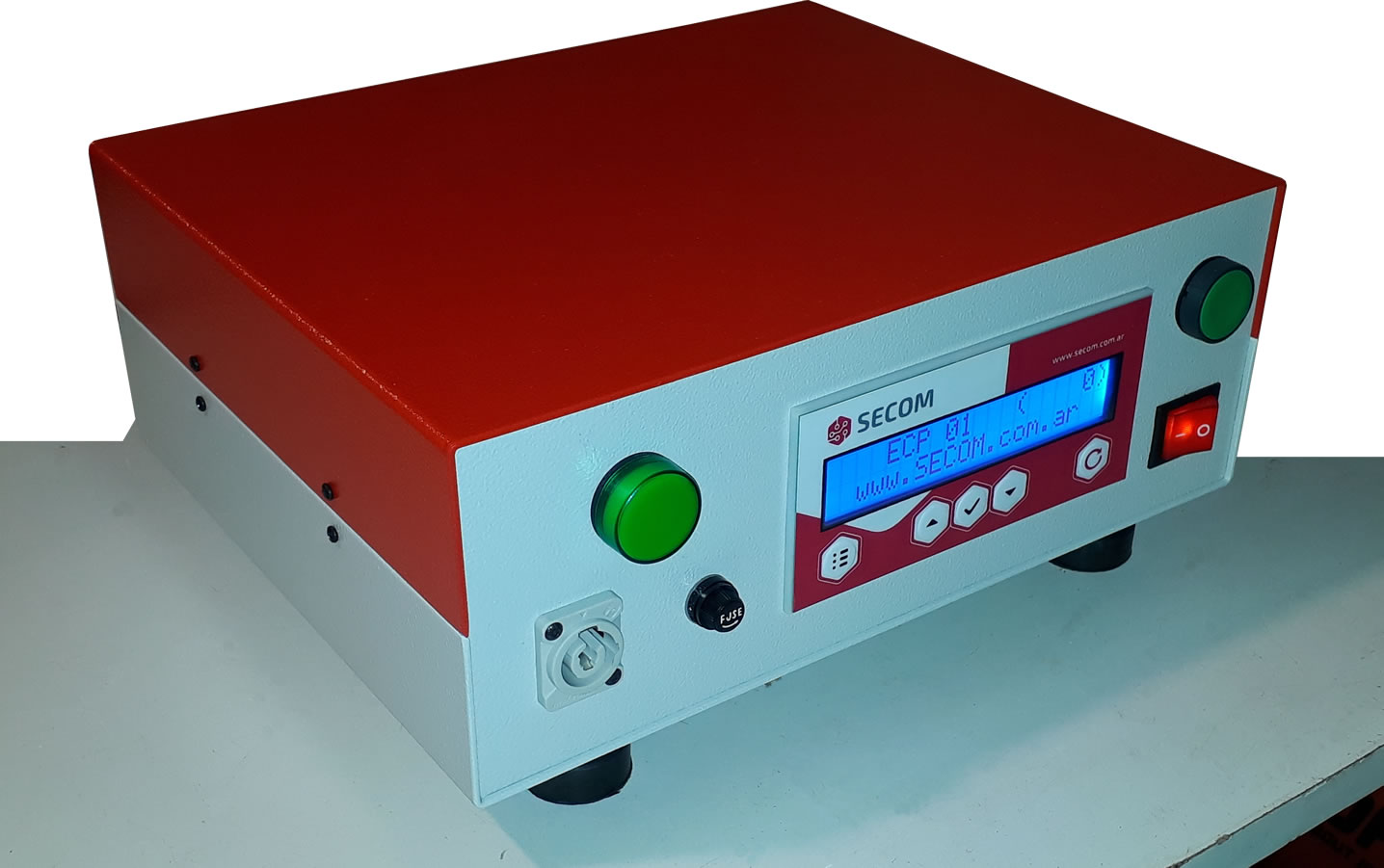

ECP 01: Ciclador Electrónico

Ciclado configurable entre 00:00 (minutos:segundos) y 59:59.

Cantidad de ciclos configurables entre 10 y 999990.

Especificaciones

  • done Tiempos de ciclado independientes (configurable).
  • done Cantidad de ciclos configurables entre 10 y 999990.

Equipo diseñado y desarrollado para realizar ciclados de aparatos, dispositivos, herramientas eléctricas, etc. Ciclado configurable entre 00:00 (minutos:segundos) y 59:59.

Tiempos de ciclado independientes (configurable). Es decir, puede configurar un tiempo para el estado ON (Tiempo ON)y un tiempo para el estado OFF (Tiempo OFF).

Cantidad de ciclos configurables entre 10 y 999990.

Realización de un ensayo :

  • add Primero, verifique los tiempos de ciclado que tiene configurado el equipo Ciclador.

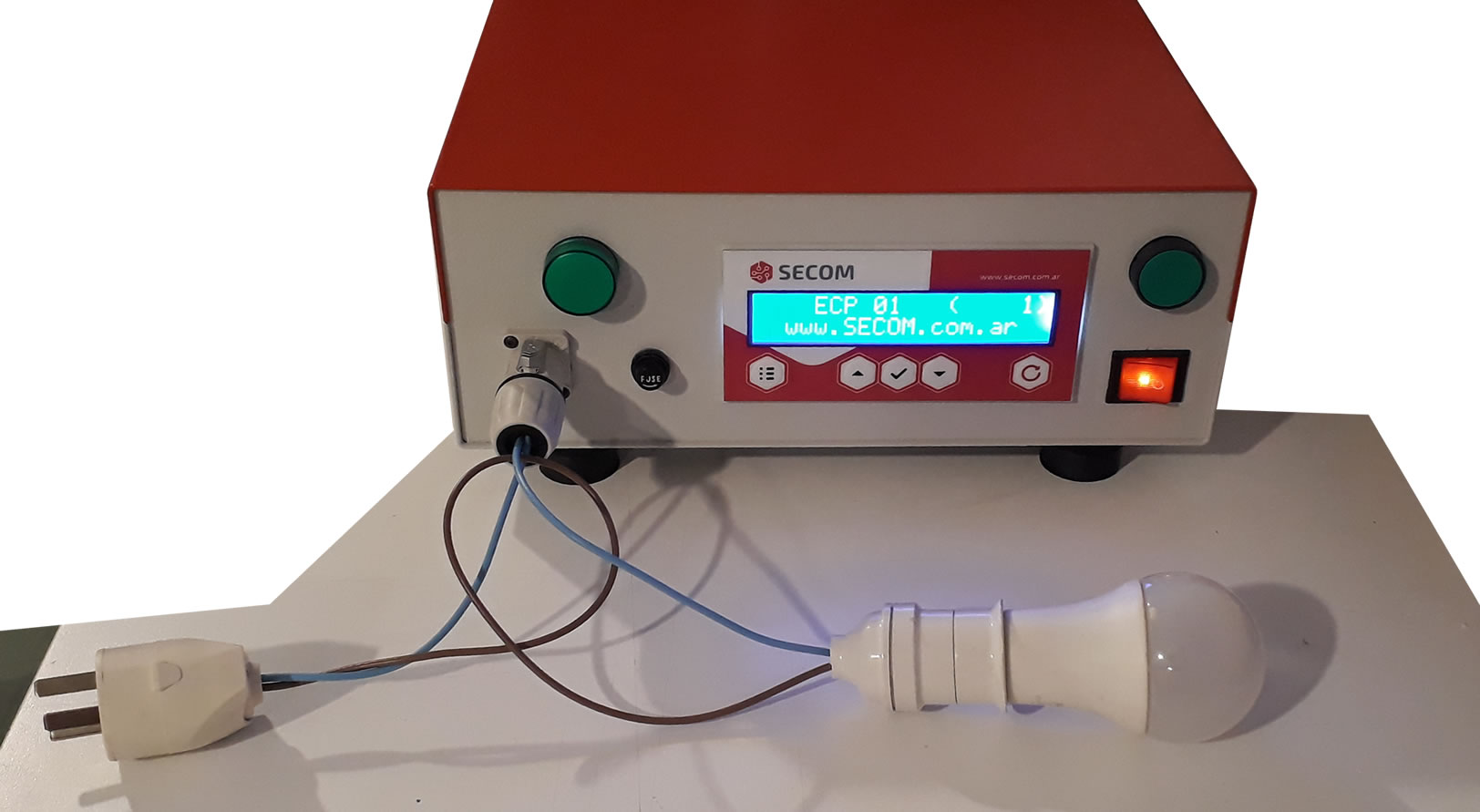

  • add Conecte el equipo a ciclar en la salida posterior del equipo. Tenga en cuenta que la corriente máxima que puede circular, es de 3 Aca.
  • add Posicionesé en la pantalla Nº4 (pantalla de inicio de ensayo).
  • add Oprima el botón VERDE, y automáticamente el equipo comenzará a ciclar.
    • doneSe accionará el relé que cortocircuita los bornes de salida del ciclador. Es decir, se cerrará la salida normal abierta del equipo (Fig. 1).
    • doneComenzará a visualizar en pantalla como el tiempo ON (minutos y segundos) es decrementado hasta llegar a 0.
    • doneSe desactivará el relé, es decir se abre la salida del equipo (Fig. 2).
    • doneLuego de transcurrido el tiempo OFF, el equipo verificará si llegó a la cantidad de ciclos configurados. Si llegó a la cantidad de ciclos, entonces mostrará la pantalla de Fin de Ensayo.
    • doneSino, volverá a realizar todos los pasos empezando por el punto 1.
    • doneAl llegar a la cantidad de ciclos configurados, sonará un pitido para indicarle al operario que se realizaron todos los ciclos configurados.

Los componentes utilizados en el diseño garantizan una excelente calidad de trabajo.

FICHA TÉCNICA

Alimentación
220Vca, 50 Hz, 6 A, monofásica
Gabinete
Gabinete para mesa.
Indicadores
Display LCD de 2 líneas.
Control
Control de funcionamiento microprocesado.
Configuraciones
add Tiempo ON: 00:00 a 59:59 (min:seg)
add Tiempo OFF: 00:00 a 59:59 (min:seg)
add Cantidad de Ciclos: 10 a 999990.
Dimensiones
Medidas: 260 x 200 x 150 (h) mm.
Peso aproximado: 2 Kg.
Garantía
12 meses.
Gran robustez en el diseño.
De acuerdo a norma
IEC / IRAM / IRAM-NM.
