ERD 18K: Rigidez Dieléctrica 18.000V

imgprincipal

Rigidez Dieléctrica 18KV.

Equipo para ensayos de Rigidez Dieléctrica a Termocontraibles - IEC 60454-2 / IEC 60243-1 .

Equipo diseñado para realizar ensayos de Rigidez Dieléctrica a termocontraibles. según la norma IEC 60454-2 (IEC 60243-1)

Posee una tensión de salida variable entre 500 Vca y 18000 Vca.

Cuenta con el electrodo especificado en la figura 2a de la IEC 60243-1.

El equipo consta de 3 partes:

  • done El equipo de control y adquisición de datos: es el encargado de medir la tensión aplicada y de detectar la falla del termocontraible.

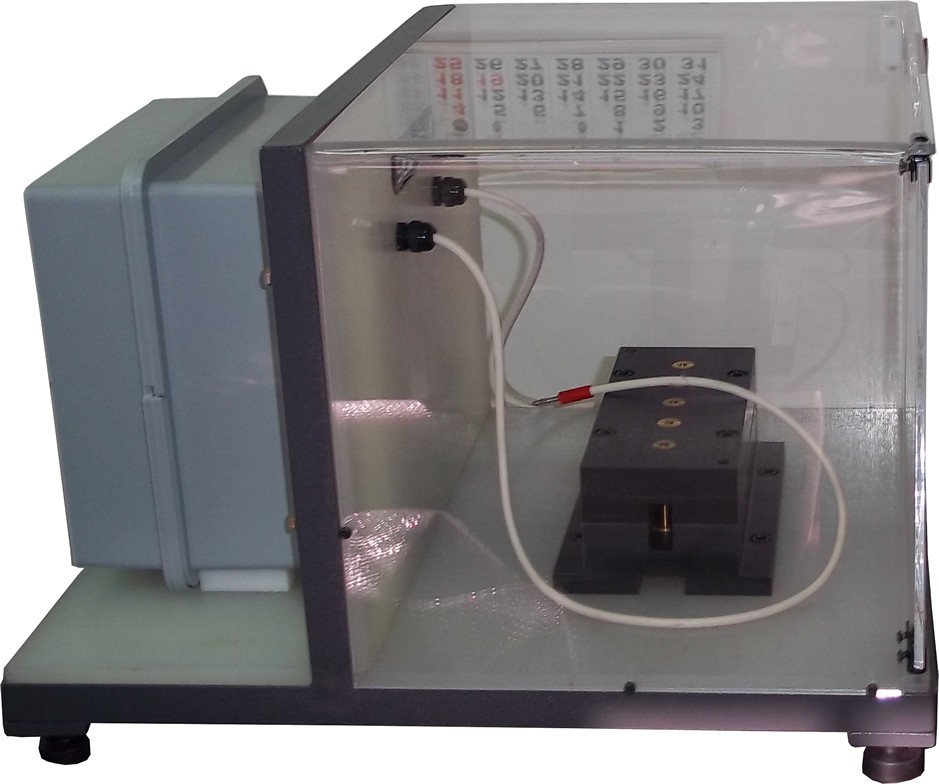

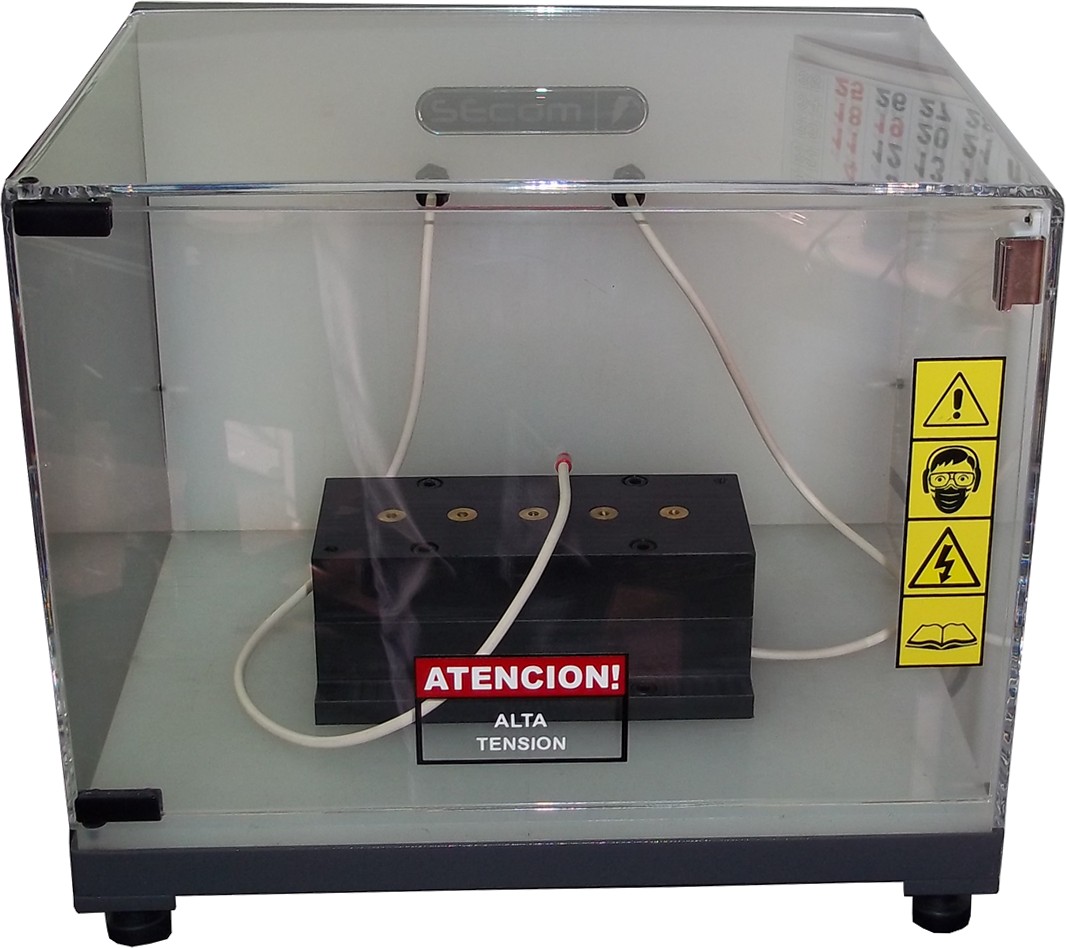

  • done La cámara de ensayos: en donde se encuentra el electrodo de ensayos.

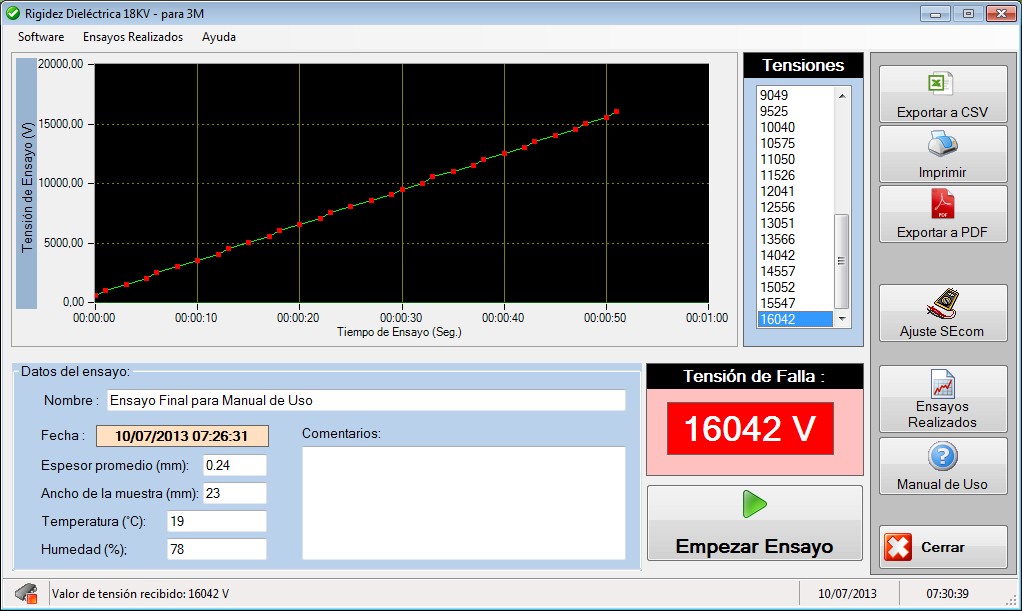

  • done El software de registros de datos: este software es opcional.

El equipo puede ser manual o automatizado.

En el equipo manual, el operario del mismo es el encargado de ir elevando la tensión de ensayo en saltos de 500V.

En el equipo automatizado, el operario solamente debe presionar la tecla START y el equipo solo irá incrementando la tensión de ensayo hasta llegar a los 18000V o hasta detectar una falla del termocontraible (pinchadura).

El equipo es entregado con su Reporte de Calibración trazado a patrones nacionales y un manual de usuario para su utilización.

Los componentes utilizados en el diseño garantizan una excelente calidad de trabajo.

FICHA TÉCNICA

Alimentación
220Vca, 50 Hz, 6 A, monofásica
Tensión de ensayo
done Variable entre 0 y 18000 Vca.
done Corriente de corte: detección de arco.
done Para ensayar: Termocontraibles.
Indicadores
done Display LCD de 2 líneas.
done Luminosos de OK o FALLA.
done Sonoro.
Control
Control de funcionamiento microprocesado.
Dimensiones unidad de control
Medidas: 400 x 350 x 225 (h) mm.
Peso aproximado: 25 Kg.
Dimensiones c´mara de ensayos
Medidas: 560 x 450 x 375 (h) mm.
Peso aproximado: 30 Kg.
Garantía
12 meses.
Gran robustez en el diseño.
De acuerdo a norma
done IEC 60243-1 - Figura 2a.
done IEC 60243-1
done IEC 60454-2..
