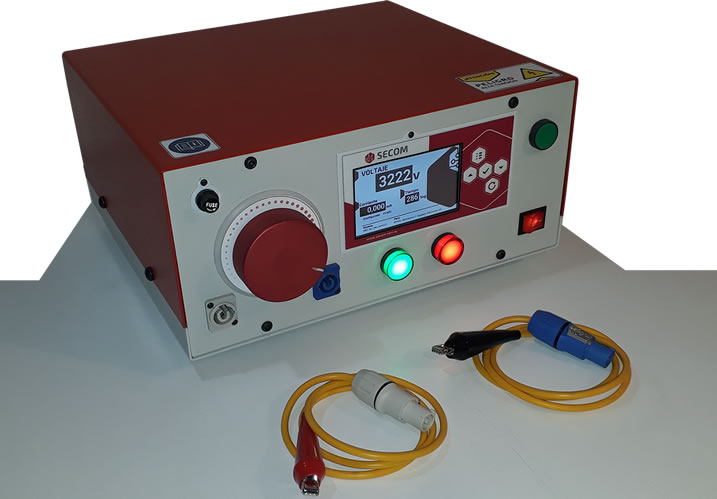

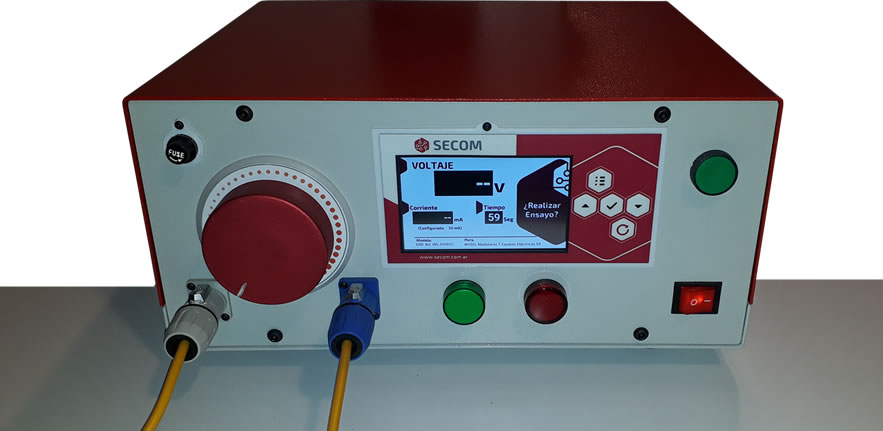

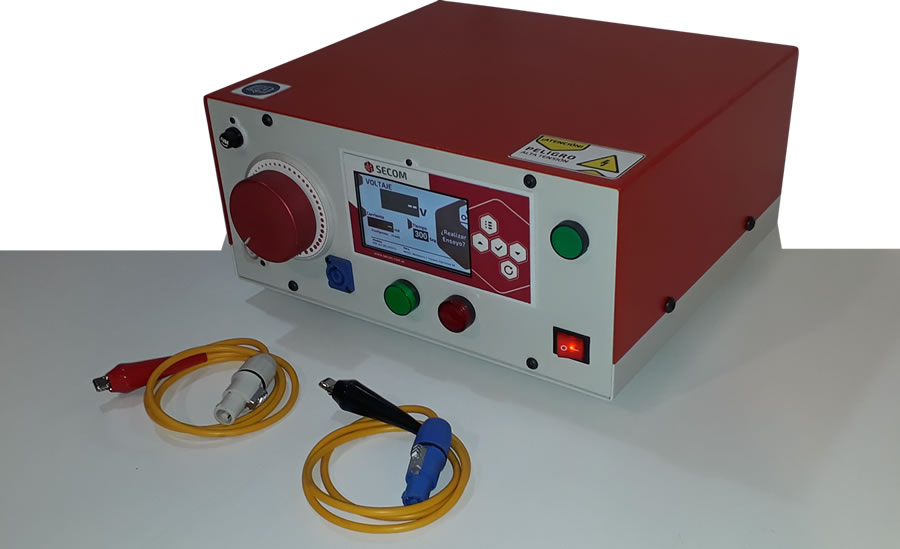

ERD 3K2: Rigidez Dieléctrica 3200V

imgprincipal

Equipo para ensayos de Rigidez Dieléctrica a medidores de energía domiciliarios.

Equipo para ensayo de Rigidez Dieléctrica en Laboratorio de ensayos eléctricos.

Características Principales

  • done Tensión de ensayo: 0 - 3200Vca.
  • done Detección de falla AJUSTABLE: 1 - 50mAca.
  • done Potencia de la fuente: 512 VA.

13.4.2 Ensayos de tensión resistida a frecuencia nominal:

Para la ejecución de este ensayo no es necesario que el medidor sea envuelto con una lámina conductora.

La tensión de ensayo debe ser prácticamente sinusoidal, con una frecuencia comprendida entre 45 Hz y 65 Hz, y será aplicada por 2 s. La fuente debe suministrar una potencia de al menos 500 VA. El tiempo de crecimiento y el de decrecimiento de la tensión debe ser mayor a 2 s. Los circuitos auxiliares con tensiones iguales o menores a 40 V deben ser conectados a tierra.

Durante el ensayo no debe producirse ningún contorneo, cebado o perforación.

Finalizado el ensayo, y previo a la ejecución de los ensayos restantes, se debe permitir que el medidor estabilice térmicamente, con la tensión nominal aplicada, a la temperatura de referencia.

FICHA TÉCNICA

Alimentación
220Vca, 50 Hz, 6A, monofásica
Tensión de ensayo
done Variable entre 0 y 3200 Vca.
done Detección de falla AJUSTABLE: 1 - 50mAca.
done Para ensayar medidores de energía domiciliarios.
Indicadores
done Pantalla táctil color de 5".
done Luminosos de OK o FALLA.
done Sonoro.
Control
Control de funcionamiento microprocesado.
Accesorios incluídos
done Cables de Alta Tensión.
Dimensiones
Medidas: 400 x 350 x 225 (h) mm.
Peso aproximado: 25 Kg.
Garantía
12 meses.
Gran robustez en el diseño.
De acuerdo a norma
IRAM 2413-1 / IRAM 2413-2 / IRAM 2413-3 / IEC.
