EFL 33: Ensayos Clase I y II Nuevo producto

imgprincipal

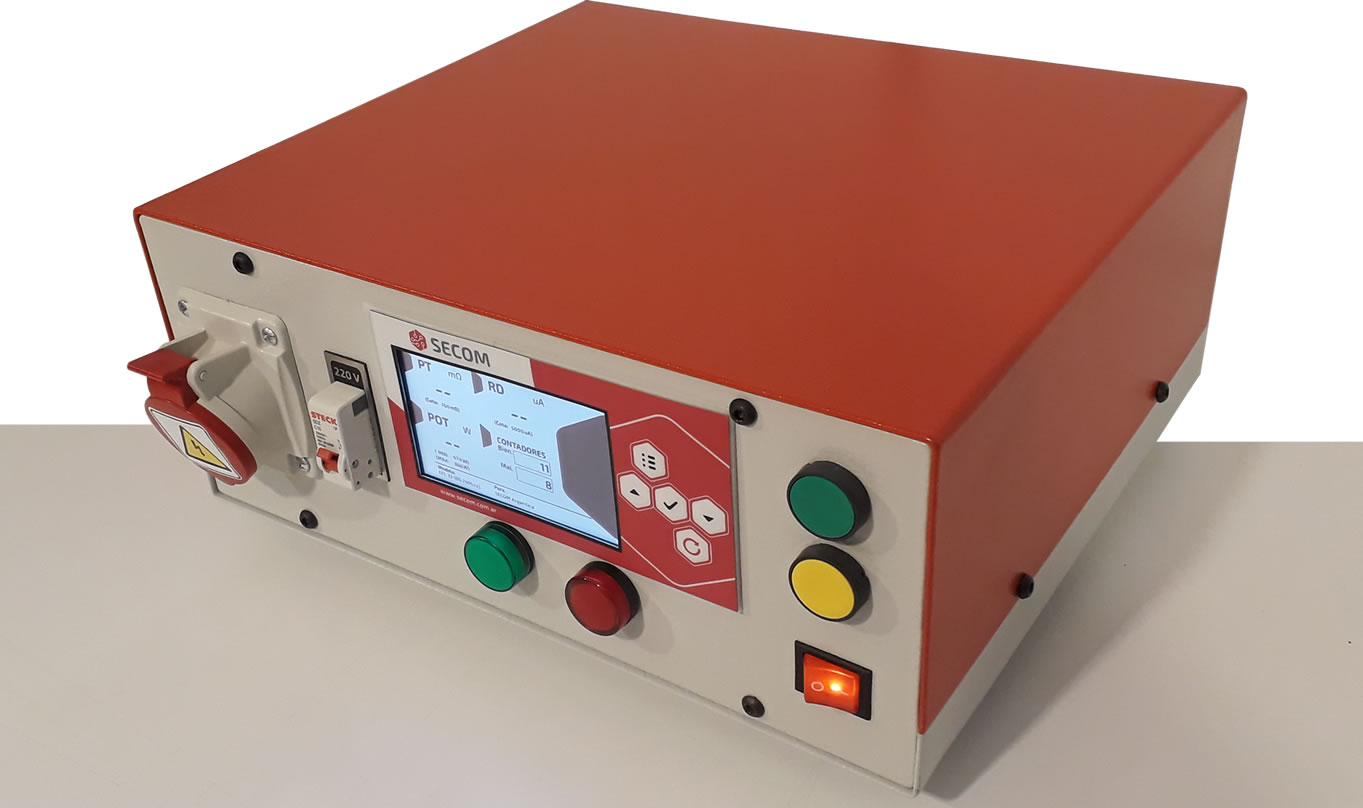

EFL 33: Equipo para ensayos de Final de Línea de Seguridad Eléctrica con pantalla TÁCTIL (según Anexo "A" de la IEC 60335-1)

El equipo EFL 33 se utiliza para los ensayos de los parámetros básicos de Seguridad Eléctrica en los finales de líneas de plantas productoras de electrodomésticos, equipamiento electrónico, luminarias, máquinas herramientas, etc de alto volumen.

El equipo EFL 33 realiza los ensayos de: Puesta a Tierra, Rigidez Dieléctrica CI & CII, y Potencia consumida por el electrodoméstico bajo ensayo.

Ensayos del EFL 33:

  • check_circle Resistencia de Puesta a Tierra: <12 Vca / >= 20Aca.
  • check_circle Rigidez Dieléctrica (Corriente de Fuga de Rigidez Dieléctrica):
    • done Clase I: 1000 Vca.
    • done Clase II: 2500 Vca.
  • check_circle Funcionamiento:
    • done Mide POTENCIA consumida (hasta 2200W).

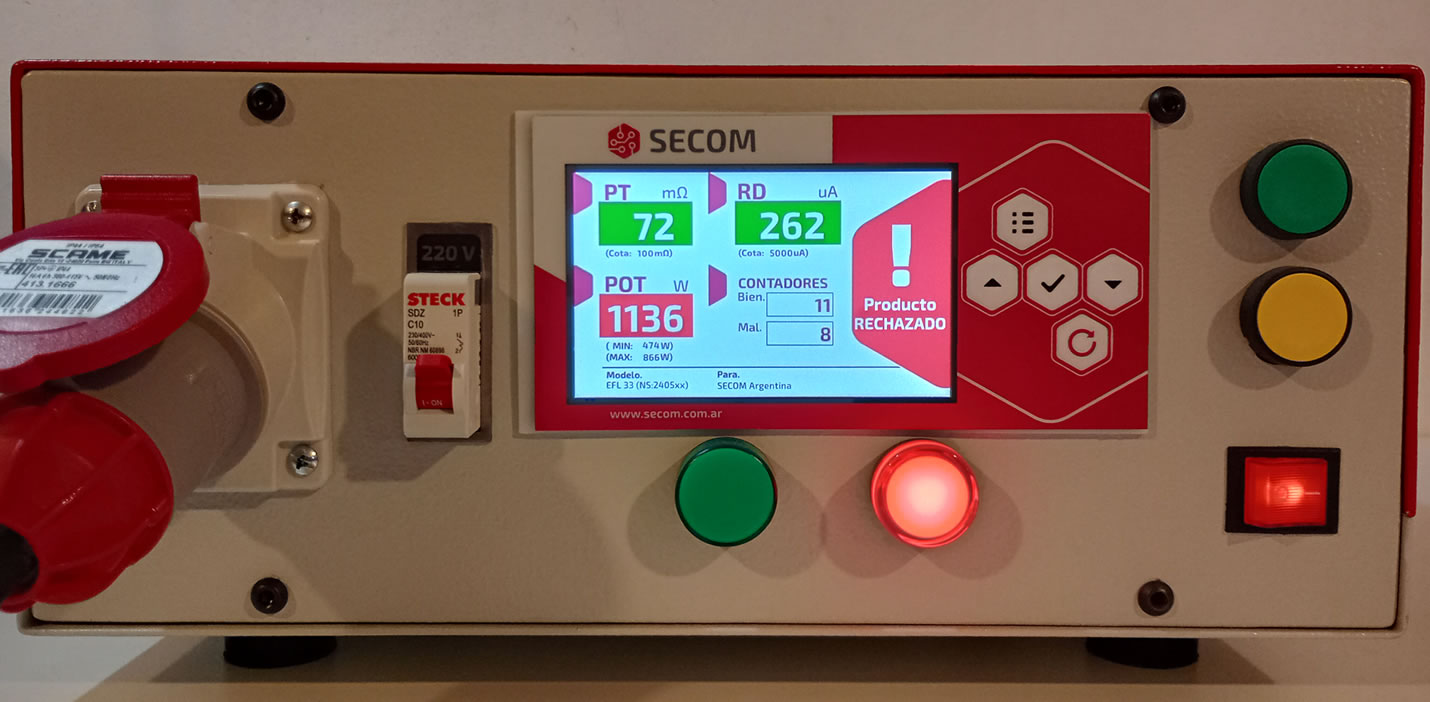

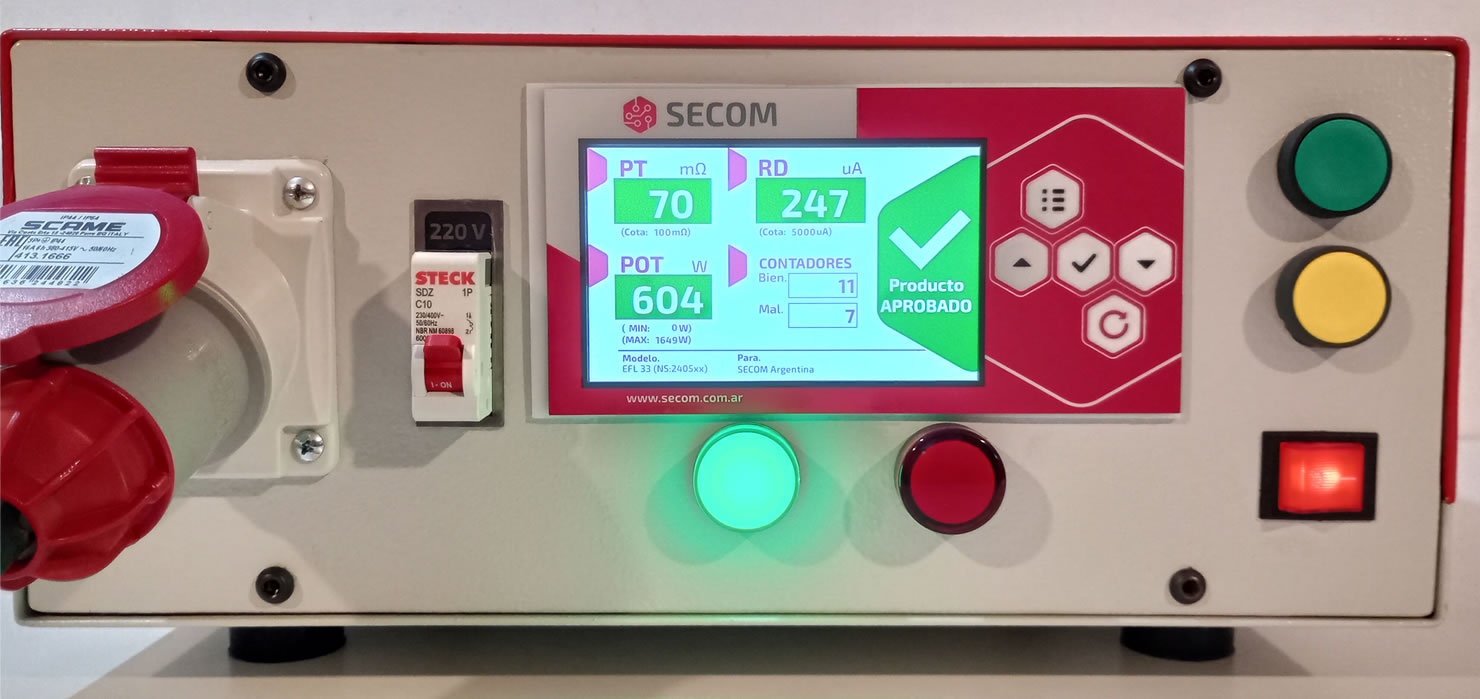

1° equipo con pantalla táctil color de 5", desarrollado y fabricado integramente en ARGENTINA

Equipo desarrollado y fabricado en ARGENTINA, para ensayar electrodomésticos (aparatos) Clase I y electrodomésticos (aparatos) Clase II.

El equipo EFL 33 incluye la medición de potencia y la valida con los valores mínimos y máximos configurados en el equipo.

Además se puede configurar que ponga, o no, en funcionamiento el producto bajo ensayos.

¿Qué se puede configurar en el equipo? :

  • navigate_next Tiempo de funcionamiento del "Aparato Bajo Ensayos".
  • navigate_next Potencia mínima admisible (w).
  • navigate_next Potencia máxima admisible (w).

El sistema de adquisición de datos y control, está basado en un microcontrolador de última generación, montado sobre una placa propietaria de selección, filtrado, procesamiento y medición de señales.

¿Qué incluye el equipo? :

  • navigate_next Carga patrón CCP 02 para verificar el correcto funcionamiento del equipo EFL 33.
  • navigate_next Manual de uso.

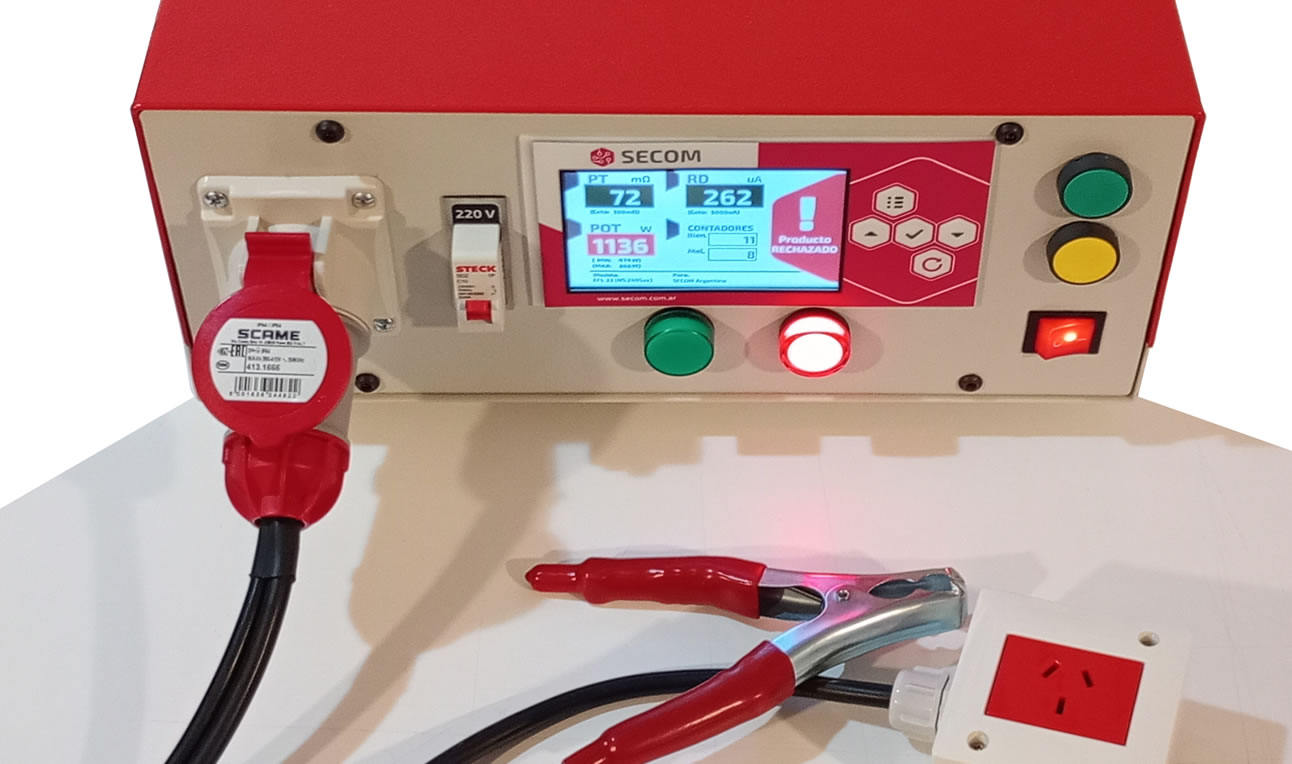

  • navigate_next Cables de ensayos (toma y pinza).
  • navigate_next Cables de alimentación.
  • navigate_next Certificado de Calibración (patrones trazados al INTI).

El equipo EFL 33 incluye TODO lo necesario para el trabajo diario. Solo necesita conectarse a 220Vca

Datos adicionales del equipo :

  • clear NO guarda registro de los ensayos realizados.
  • clear NO guarda registro de las calibraciones realizadas.
  • clear NO tiene conexión con PC.
  • clear NO tiene conexión con impresoras.
  • clear NO tiene conexión con lector de códigos de barra.

Los componentes utilizados en el diseño garantizan una excelente calidad de trabajo.

Comparación de modelos :

CARACTERÍSTICAS EFL 21 EFL 23 EFL 33 EFL 41 EFL 43 EFL 51 EFL 53
Cortocircuito -- -- --
Puesta a tierra
Rígidez Dieléctrica CI (1000V)
Medición de Corriente Consumida
Rígidez Dieléctrica CII (2500V) -- -- --
Resistencia de Aislación -- -- -- -- --
Medición de Potencia -- --
Para usar sobre mesa -- -- -- --
Gabinete autoportante -- -- --
Guarda Registros de Ensayos -- -- --
Imprime Etiquetas de Ensayos -- -- --
Puede Usar Lector de Códigos de Barras -- -- --
Ir al equipo VER VER VER VER VER VER VER

FICHA TÉCNICA

Alimentación
220Vca, 50 Hz, 10A, monofásica
Gabinete
Gabinete para mesa.
Indicadores
arrow_right_alt Pantalla táctil color de 5".
arrow_right_alt Neones de OK o FALLA.
arrow_right_alt Sonoro.
Control
Control de funcionamiento microcontrolado.
Para ensayar
Equipos Clase I de hasta 10A nominales y 220Vca.
Calibración
Carga Patrón para Verificación Diaria CCP 02 (incluída).
Dimensiones
arrow_right_alt Medidas: 400 x 350 x 175 (h) mm.
arrow_right_alt Peso aproximado: 22 Kg.
Accesorios
incluídos
arrow_right_alt Accesorio para ensayos (toma + pinza de ensayos).
arrow_right_alt Carga Patrón para Verificación Diaria CCP 02.
Garantía
12 meses.
Gran robustez en el diseño.
De acuerdo a
IEC 60335-1 Anexo A.
