EFL 23: Ensayos Clase I y II

imgprincipal

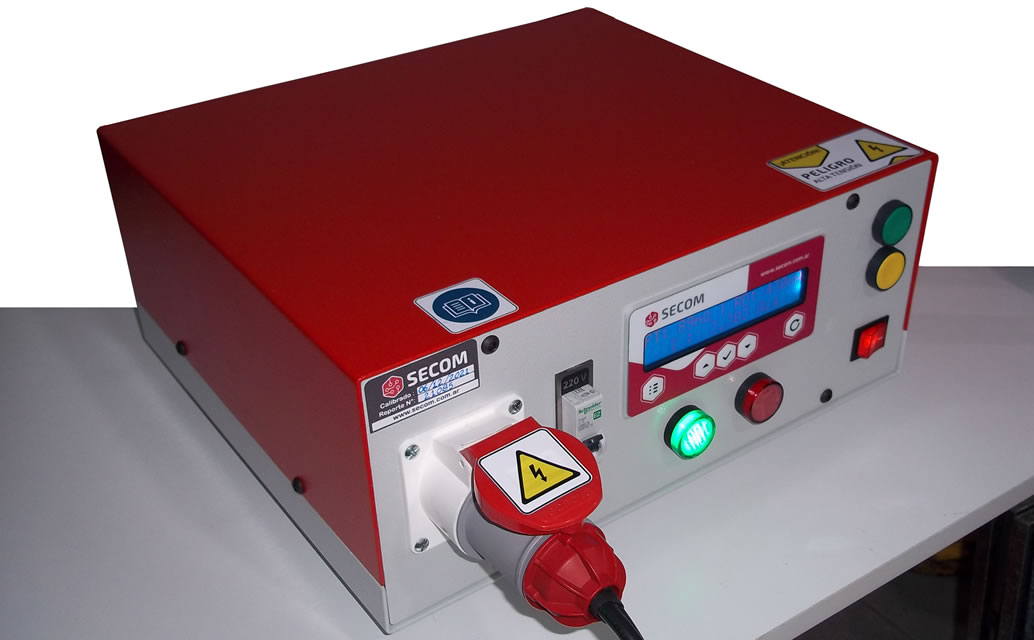

EFL 23: Equipo para ensayos de Final de Línea de Seguridad Eléctrica (según Anexo "A" de la IEC 60335-1)

El equipo EFL 23 se utiliza para los ensayos de los parámetros básicos de Seguridad Eléctrica en los finales de líneas de plantas productoras de electrodomésticos, equipamiento electrónico, luminarias, máquinas herramientas, etc de alto volumen.

El equipo EFL 23 fue desarrollado para ensayar aparatos Clase I y aparatos Clase II.

Ensayos de

  • done Resistencia de Puesta a Tierra: <12 Vca / > 10Aca.
  • done Rigidez Dieléctrica (Corriente de Fuga de Rigidez Dieléctrica):
    • done Clase I: 1000 Vca.
    • done Clase II: 2500 Vca.
  • done Funcionamiento:
    • done MIDE corriente consumida (hasta 6 Aca).
    • clear NO MIDE Potencia.

El ensayo de Rigidez Dieléctrica se realiza en forma pasiva. Es decir no pone en funcionamiento el equipo bajo ensayo, por este motivo es que este equipo sirve para ensayar cualquier tipo de producto, independientemente de su consumo.

Además se puede setear que ponga en funcionamiento el producto bajo ensayos.

El sistema de adquisición y control de datos, está basado en un microcontrolador de última generación montado sobre una placa propietaria de selección, filtrado, procesamiento y medición de señales.

De manera opcional se puede adquirir un Equipo CCP 02 (Carga Patrón para equipos EFL 21, EFL 23, EFL 41 y EFL 43), el cual permite controlar el correcto funcionamiento del equipo.

El equipo EFL 23 (Equipo para ensayos de Final de Línea) es entregado con su Reporte de Calibración trazado al INTI (Patrones nacionales), un manual de uso del equipo para su utilización.

Datos adicionales del equipo :

  • clear NO guarda registro de los ensayos realizados.
  • clear NO guarda registro de las calibraciones realizadas.
  • clear NO tiene conexión con PC.
  • clear NO tiene conexión con impresoras.
  • clear NO tiene conexión con lector de códigos de barra.

Los componentes utilizados en el diseño garantizan una excelente calidad de trabajo.

Comparación de modelos :

CARACTERÍSTICAS EFL 21 EFL 23 EFL 41 EFL 43
Puesta a tierra
Rígidez Dieléctrica CI (1000V)
Medición de Corriente Consumida
Rígidez Dieléctrica CII (2500V)
Medición de Potencia
Guarda Registros de Ensayos
Imprime Etiquetas de Ensayos
Puede Usar Lector de Códigos de Barras

FICHA TÉCNICA

Alimentación
220Vca, 50 Hz, 6 A, monofásica
Gabinete
Gabinete para mesa.

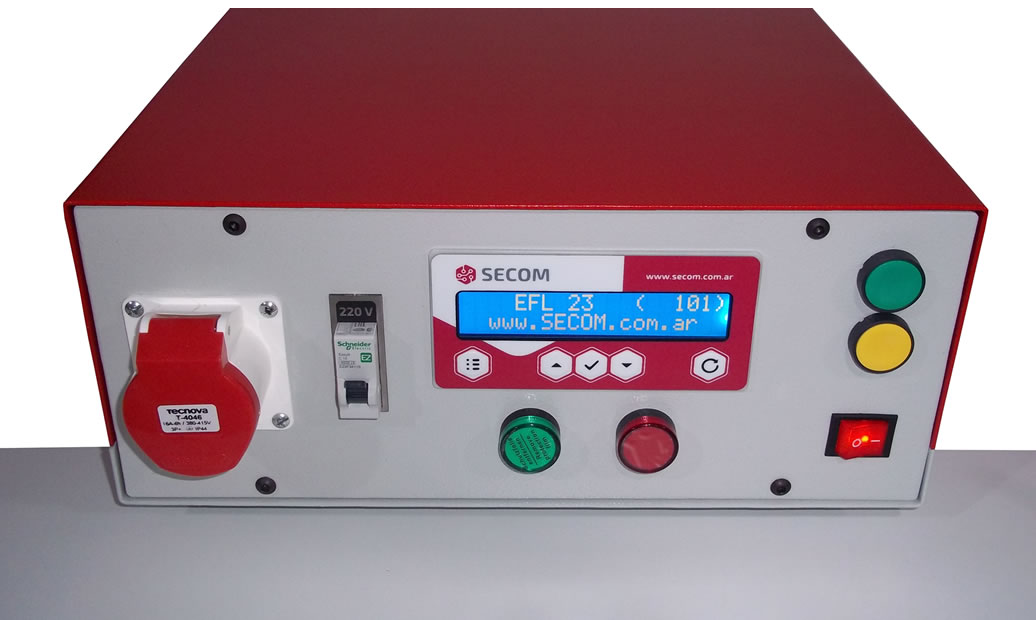

Indicadores
Display LCD de 2 líneas.
Luminosos de OK o FALLA.
Sonoro.
Control
Control de funcionamiento microprocesado.
Para ensayar
Equipos Clase I de hasta 6 A nominales y 220Vca.
Calibración
Carga Patrón para Verificación Diaria CCP 02 (opcional).
Dimensiones
Medidas: 400 x 350 x 175 (h) mm.
Peso aproximado: 25 Kg.
Accesorios

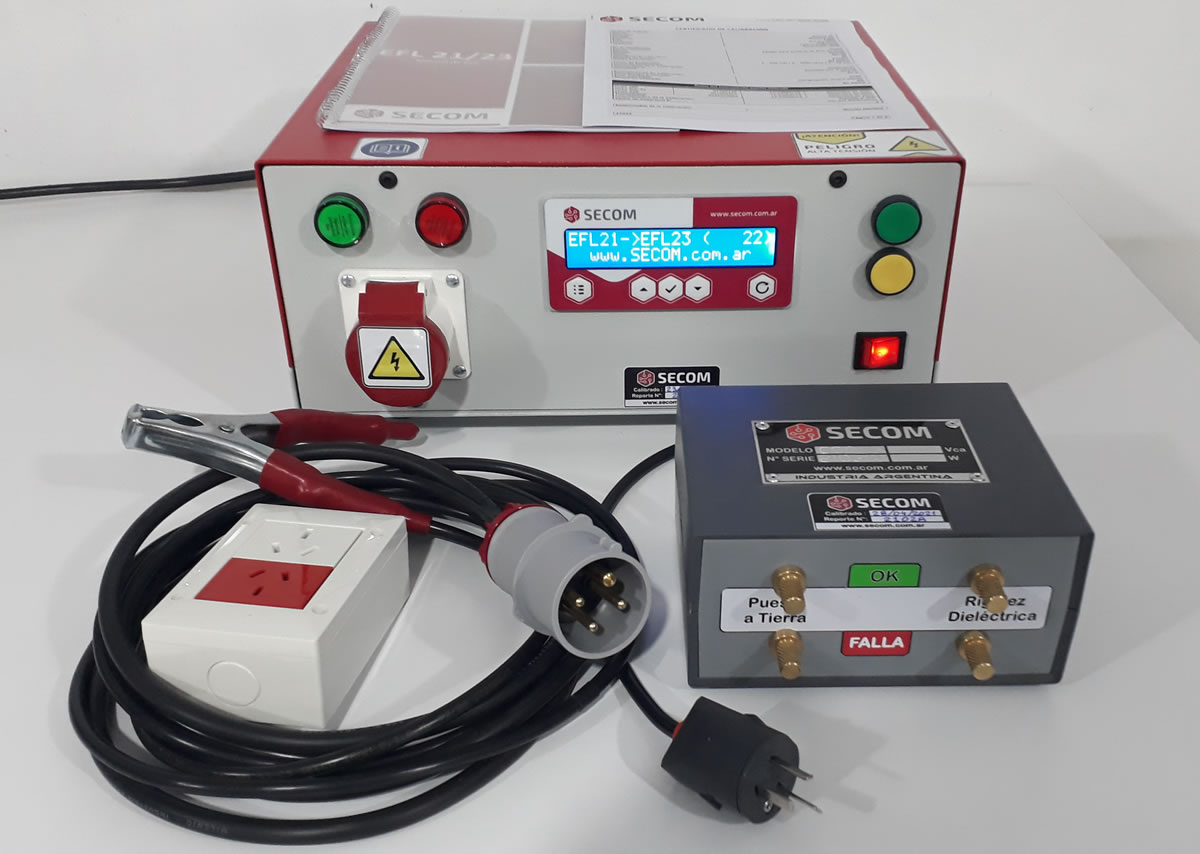

Accesorio para ensayos (toma múltiple + pinza de ensayos).
Set de Verificación diaria (opcional).
Garantía
12 meses.
Gran robustez en el diseño.
De acuerdo a
IEC 60335-1 Anexo A.

DESARROLLOS RELACIONADOS

EFL 21: ensayos CI

Medición de: Puesta a Tierra, Rigidez Dieléctrica y Corriente Consumida.
SIN registros de ensayos. Para aparatos Clase I (...)

EFL 41: ensayos Clase I

Medición de: Cortocircuito, Puesta a Tierra, Rigidez Dieléctrica y Potencia.
CON registros de ensayos. Para aparatos Clase I (...)

EFL 43: ensayos CI y CII

Medición de: Cortocircuito, Puesta a Tierra, Rigidez Dieléctrica y Potencia.
CON registros de ensayos. Para aparatos Clase I y II (...)
