EFL 41: Ensayos Clase I

imgprincipal

EFL 41: Equipo para ensayos de Final de Línea de Seguridad Eléctrica (según Anexo "A" de la IEC 60335-1)

El equipo EFL 41 se utiliza para los ensayos de los parámetros básicos de Seguridad Eléctrica en los finales de líneas de plantas productoras de electrodomésticos, equipamiento electrónico, luminarias, máquinas herramientas, etc de alto volumen.

El equipo EFL 41 fue desarrollado para ensayar aparatos Clase I.

Ensayos del EFL 41:

  • check_circle Corto Circuito.
  • check_circle Resistencia de Puesta a Tierra.
  • check_circle Rigidez Dieléctrica (Corriente de Fuga de Rigidez Dieléctrica)
    • done Clase I: 1000 Vca.
  • check_circle Funcionamiento (MIDE la Potencia consumida).

El ensayo de Rigidez Dieléctrica se realiza en forma pasiva. Es decir no pone en funcionamiento el equipo bajo ensayo, por este motivo es que este equipo sirve para ensayar cualquier tipo de producto, independientemente de su consumo.

El sistema de adquisición y control de datos, está basado en un microprocesador de última generación montado sobre una placa de propietaria de selección, filtrado, procesamiento y medición de señales. Dicha placa está vinculada con una PC interna, que corre un software encargado de la administración y control de todo el sistema.
Un teclado y mouse permiten el control total de las funciones del equipo como también su programación.
Una señal auditiva y visual, permite el seguimiento de funcionamiento del equipo como también la alerta ante un ensayo no conforme.
El sistema cuenta con monitor de 19" LED para poder visualizar y controlar todo el sistema.

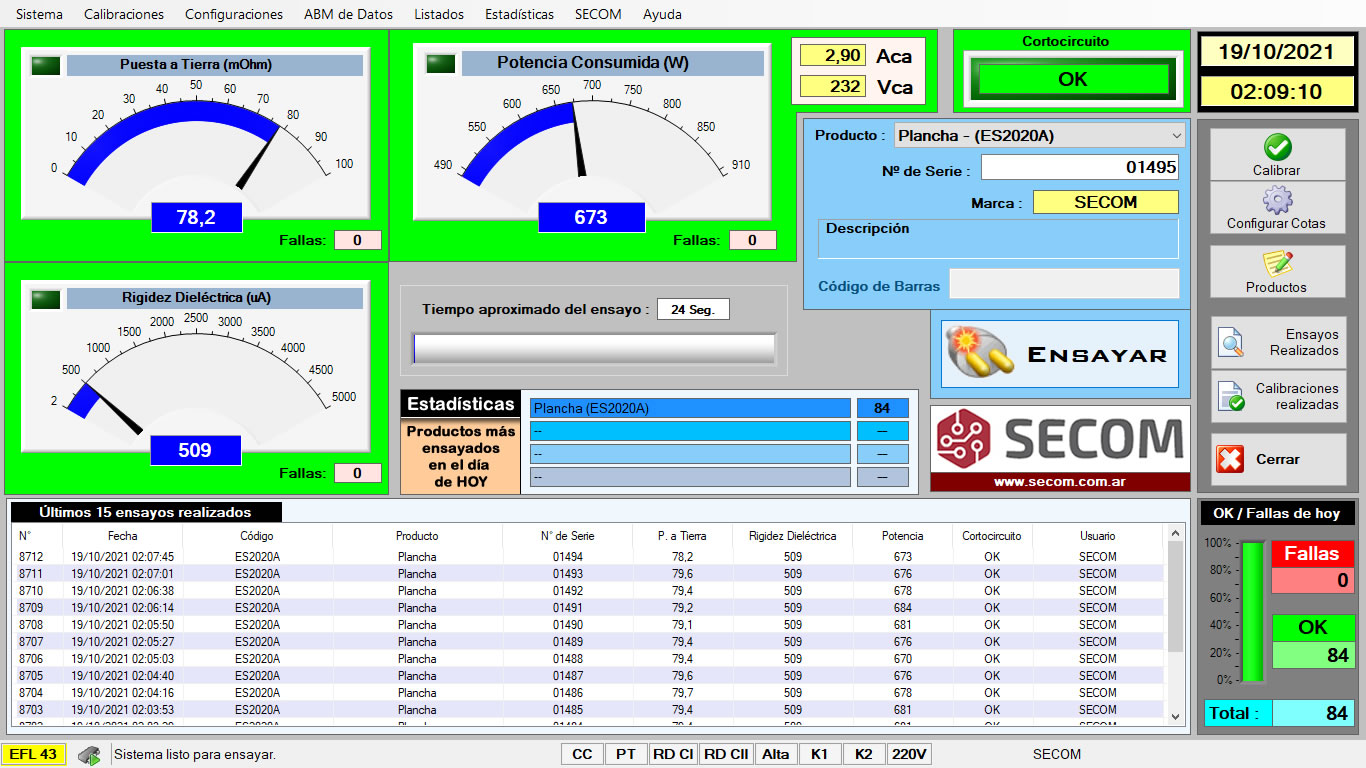

El equipo EFL 41 es un sistema de Adquisición, Procesamiento, Control y Gestión de datos, que permite almacenar todos los resultados en una base de datos para luego generar reportes de producción diaria / mensuales / anuales, gráficas estadísticas, obteniendo así toda la información y tendencias necesaria para la administración del sistema de control productivo.
También permite generar la impresión de etiquetas (impresora no provista) identificatorias del producto y los resultados de los ensayos realizados. Tanto el equipo como esta plataforma fueron diseñados para un sencillo y dinámico manejo.

El sistema posee una interfase amigable para realizar la calibración del equipo, dichas calibraciones quedan registradas en el sistema permitiendo de esta forma, llevar la TRAZABILIDAD DE LAS CALIBRACIONES realizadas al equipo.

El equipoEFL 41 cumple con las necesidades de trazabilidad de los ensayos y calibraciones realizadas exigidas en cualquier sistema de Certificación.
Esta combinación garantiza un correcto tratamiento de la información para satisfacer las necesidades de requerimientos que pueden exigir una Certificación de productos eléctricos o una ISO 9001.

¿Qué incluye el equipo? :

  • navigate_next Carga patrón CCP 02 para verificar el correcto funcionamiento del equipo EFL 41.
  • navigate_next Monitor LED de 19”.
  • navigate_next Gabinete con ruedas y soportes.
  • navigate_next Teclado y mouse.
  • navigate_next PC interna con Windows 10 Original.
  • navigate_next Manual de uso.
  • navigate_next Cables de ensayos (toma y pinza).
  • navigate_next Cable de alimentación.
  • navigate_next Certificado de Calibración (patrones trazados al INTI).

El equipo EFL 41 incluye TODO lo necesario para el trabajo diario. Solo necesita conectarse a 220Vca

Datos adicionales del equipo :

  • add Guarda registro de TODOS los ensayos realizados.
  • add Guarda registro de TODAS las calibraciones realizadas.
  • add Posee una PC interna.
  • add Puede conectar una impresora.
  • add Puede conectar un lector de códigos de barra.

Los componentes utilizados en el diseño garantizan una excelente calidad de trabajo.

Comparación de modelos :

CARACTERÍSTICAS EFL 21 EFL 23 EFL 41 EFL 43 EFL 51 EFL 53
Cortocircuito -- --
Puesta a tierra
Rígidez Dieléctrica CI (1000V)
Medición de Corriente Consumida
Rígidez Dieléctrica CII (2500V) -- -- --
Resistencia de Aislación -- -- -- --
Medición de Potencia -- --
Guarda Registros de Ensayos -- --
Imprime Etiquetas de Ensayos -- --
Puede Usar Lector de Códigos de Barras -- --
Ir al equipo VER VER VER VER VER VER

FICHA TÉCNICA

Alimentación
220Vca, 50 Hz, 10A, monofásica
Gabinete
Autoportante con ruedas.
Indicadores
Pantalla LED de 19".
Control
Control de funcionamiento microprocesado.
Para ensayar
Equipos Clase I de hasta 10A nominales y 220Vca.
Calibración
Carga Patrón para Verificación Diaria CCP 02 (incluída).
Dimensiones
arrow_right_alt Medidas: 550 x 550 x 1650 (alto con monitor) mm.
arrow_right_alt Peso aproximado: 80 Kg.
Accesorios
incluídos
arrow_right_alt Accesorio para ensayos (toma + pinza de ensayos).
arrow_right_alt Carga Patrón para Verificación Diaria CCP 02.
Garantía
12 meses.
Gran robustez en el diseño.
De acuerdo a
IEC 60335-1 Anexo A.
